Separador de Sistema GRÜNBECK GENO-DK 2 Mini

En Español

GENO ® -DK 2-Mini (diámetro de conexión nominal DN 15) son separadores de sistema según el diseño de construcción BA de DIN EN 12729. Los dispositivos de seguridad pueden, según DIN EN 1717, proteger plantas y sistemas de agua potable vulnerables hasta e incluyendo peligro clase 4 y reemplazar los separadores de tubería EA 1 y EA 2.

Para más información Descargar Ficha Técnica

In English

GENO®-DK 2-Mini (nominal connection diameter DN 15) are system separators according to construction design BA of DIN EN 12729. The safety devices can, as per DIN EN 1717, protect vulnerable drinking water plants and systems up to and including hazard class 4 and replace pipe separators EA 1 and EA 2.

For more information Download Technical Sheet

Compartir contenido:

Descripción

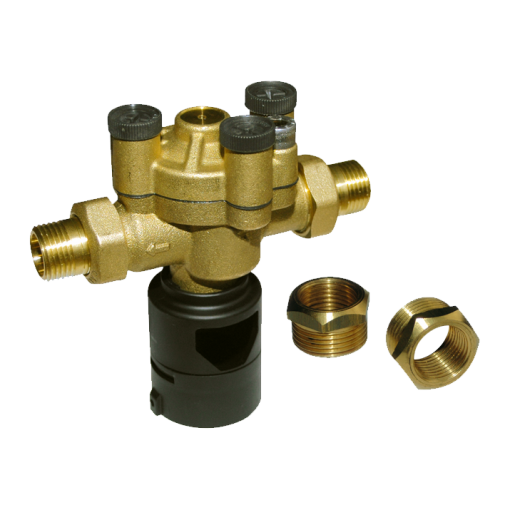

GENO ® -DK 2-Mini – separador de sistema con diámetro de conexión nominal 15 / GENO®-DK 2-Mini – system separator with nominal connection diameter 15

En Español

GENO ®-DK 2-Mini están hechos de latón y son adecuados para temperaturas de funcionamiento de hasta 65 ° C a PN 10 bar. Funcionan de acuerdo con el sistema de 3 cámaras, subdividido en una zona de presión de entrada, zona de presión central y zona de presión trasera. Cuando se libera la presión, la zona de presión central está libre de presión y se abre a la atmósfera. Los separadores del sistema tienen, entre otras cosas, piezas de conexión de entrada y salida de agua, conexiones de tornillo del contador de agua, válvulas de retención y piezas de conexión para los manómetros de inspección.

  • Diámetro de conexión nominal 1/2 «y 3/4»
  • Caudal nominal: 1,4 m³ / h
  • Presión nominal PN 10 bar
  • Conexiones de prueba
  • Instalación horizontal
  • DVGW / SVGW-certified

Requerimientos de instalación

Tenga en cuenta las directivas de instalación locales, las directrices generales y las especificaciones técnicas del separador Euro System. El sitio de instalación debe ser accesible para trabajos de mantenimiento, a prueba de inundaciones y a prueba de heladas, y garantizar que el sistema esté protegido de productos químicos, colorantes, disolventes y vapores. Según DIN 1988 y DIN EN 1717, el separador del sistema debe protegerse de las impurezas mediante dispositivos adecuados, como un filtro fino. Si existe la posibilidad de que los depósitos puedan liberarse de las tuberías, el filtro fino debe instalarse directamente aguas arriba del separador del sistema.

Volumen de suministro

Los separadores del sistema Euro están listos para la instalación y el funcionamiento, con conexiones por tornillo, sellos planos y manual de operación, y embalados en una caja de cartón.

In English

GENO®-DK 2-Mini (nominal connection diameter DN 15) are system separators according to construction design BA of DIN EN 12729. The safety devices can, as per DIN EN 1717, protect vulnerable drinking water plants and systems up to and including hazard class 4 and replace pipe separators EA 1 and EA 2. GENO®-DK 2-Mini are made of brass and are suitable for operating temperatures of up to 65°C at PN 10 bar. They work according to the 3-chamber system, subdivided into an inlet pressure zone, central pressure zone and rear pressure zone. When the pressure is released, the central pressure zone is pressure-free and is opened to the atmosphere. The system separators have, among other things, water inlet and outlet connecting pieces, water meter screw connections, non-return valves and connection pieces for inspection pressure gauges.

  • Nominal connection diameter 1/2″ and 3/4″
  • Nominal flow: 1,4 m³/h
  • Nominal pressure PN 10 bar
  • Test connections
  • Horizontal installation
  • DVGW/SVGW-certified

Installation requirements

Please note local installation directives, general guidelines and technical specifications of the Euro system separator. The installation site must be accessible for maintenance work, flood and frost-proof and ensure that the system is protected from chemicals, dyes, solvents and vapours. As per DIN 1988 and DIN EN 1717, the system separator has to be protected from impurities by means of appropriate devices such as a fine filter. If there is chance that deposits might come free of the pipes, the fine filter must be installed directly upstream of the system separator.

Scope of supply

Euro system separators are ready for installation and operation, with screw connections, flat seals and operation manual., and packed in a cardboard box.
