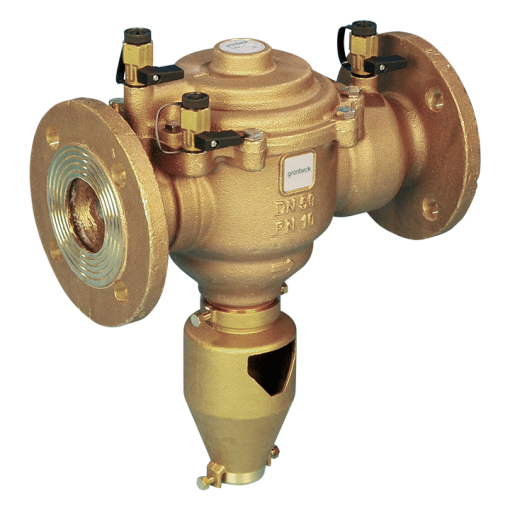

Separador de Sistema con Diámetro Nominal GRÜNBECK GENO DK 2 MAXI

En Español

GENO ® -DK 2-Maxi (diámetro de conexión nominal DN 50 a 100) son separadores de sistema según el diseño de construcción BA de DIN EN 12729. Cuando se conectan puntos de extracción y aparatos especiales al suministro de agua potable, garantizan la calidad del agua de acuerdo con DIN EN 1717, hasta e incluyendo la clase de peligro 4.

Para más información Descargar Ficha Técnica

In English

GENO®-DK 2-Maxi (nominal connection diameter DN 50 to 100) are system separators according to construction design BA of DIN EN 12729. When special withdrawal points and apparatus are connected to the drinking water supply, they guarantee water quality in accordance with DIN EN 1717, up to and including hazard class 4.

For more information Download Technical Sheet

Compartir contenido:

Descripción

GENO ® -DK 2-Maxi – separadores de sistema con diámetros nominales de conexión DN 50-100 / GENO®-DK 2-Maxi – system separators with nominal connection diameters DN 50-100

En Español

GENO ® -DK 2-Maxi (diámetro de conexión nominal DN 50 a 100) son separadores de sistema según el diseño de construcción BA de DIN EN 12729. Cuando se conectan puntos de extracción y aparatos especiales al suministro de agua potable, garantizan la calidad del agua de acuerdo con DIN EN 1717, hasta e incluyendo la clase de peligro 4. El separador Euro System previene el reflujo, la contrapresión y la succión de retorno de agua potable modificada en la instalación de agua potable. GENO ® -DK 2-Maxi reemplaza los separadores de tubería EA 1 y EA 2 y están hechos de bronce rojo; a partir de DN 100 de hierro fundido nodular recubierto. Los dispositivos de seguridad son adecuados para temperaturas de funcionamiento de hasta 65 ° C a PN 10 bar. Funcionan de acuerdo con el sistema de 3 cámaras, subdividido en una zona de presión de entrada, zona de presión central y zona de presión trasera. Los separadores de sistema tienen una conexión de brida (DIN EN 1092-1) para instalación horizontal, dos válvulas de retención y conexión de agua de goteo, así como tres piezas de conexión de prueba.

  • Diámetros nominales de conexión DN 50 a DN 100
  • Caudal nominal: hasta 235 m³ / h
  • Presión nominal PN 10 bar
  • Conexiones de prueba
  • Brida de conexión en acc. con DIN ISO 2533
  • DVGW / SVGW-certified (hasta DN 100)

Volumen de suministro

Separador Euro System, listo para instalación y operación, sin contra bridas y sellos, con manual de operación, empaquetado en una caja de cartón.

In English

GENO®-DK 2-Maxi (nominal connection diameter DN 50 to 100) are system separators according to construction design BA of DIN EN 12729. When special withdrawal points and apparatus are connected to the drinking water supply, they guarantee water quality in accordance with DIN EN 1717, up to and including hazard class 4. The Euro system separator prevents the backflow, back pressure and return suction of modified drinking water into the drinking water installation. GENO®-DK 2-Maxi replace pipe separators EA 1 and EA 2 and are made of red bronze; as of DN 100 of coated nodular cast iron. The safety devices are suitable for operating temperatures of up to 65 °C at PN 10 bar. They work according to the 3-chamber system, subdivided into an inlet pressure zone, central pressure zone and rear pressure zone. The system separators have a flange connection (DIN EN 1092-1) for horizontal installation, two non-return valves and dripping water connection as well as three test connection pieces.

  • Nominal connection diameters DN 50 to DN 100
  • Nominal flow: up to 235 m³/h
  • Nominal pressure PN 10 bar
  • Test connections
  • Connection flange in acc. with DIN ISO 2533
  • DVGW/SVGW-certified (up to DN 100)

Scope of supply

Euro system separator, ready for installation and operation, without counter flange and seals, with operation manual, packed in a cardboard box.
