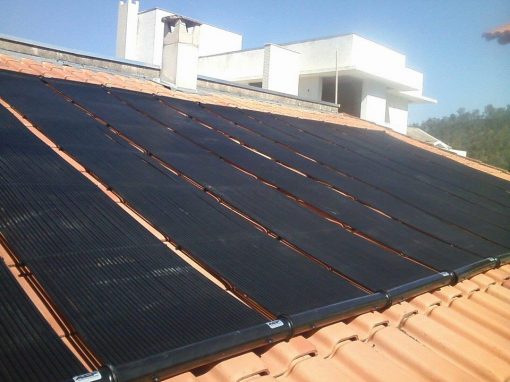

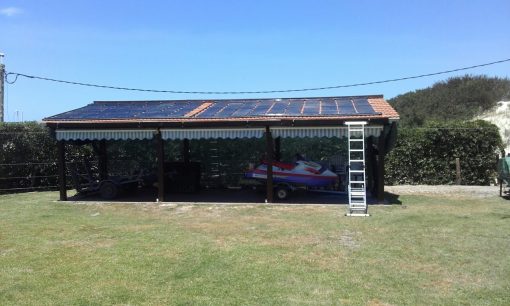

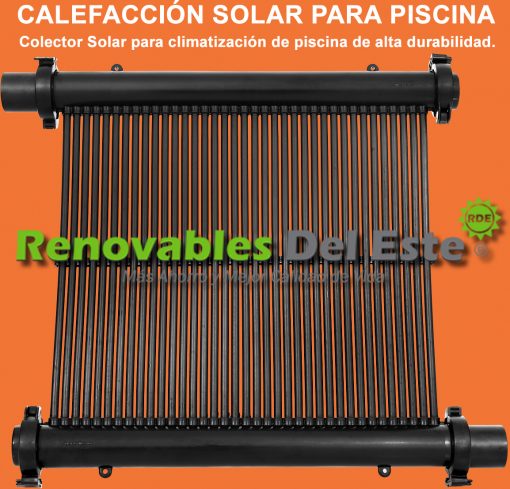

Colector Solar ACF Para Piscina

En Español

Colector Solar ACF para piscina producido solamente con materia prima virgen. De fácil instalación, dispensando el uso de herramientas en la conexión de los colectores. Sin costo de mantenimiento y sin riesgo de calcificación.

In English

Solar collector ACF for swimming pool produced only with virgin raw material. Easy installation, dispensing the use of tools in the connection of the collectors. No maintenance cost and no risk of calcification.

Descripción

En Español

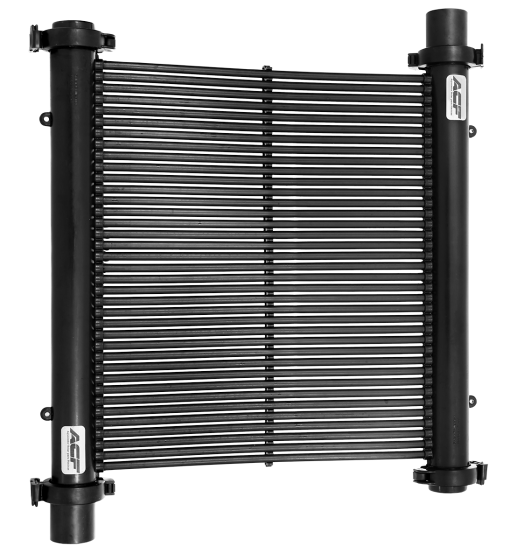

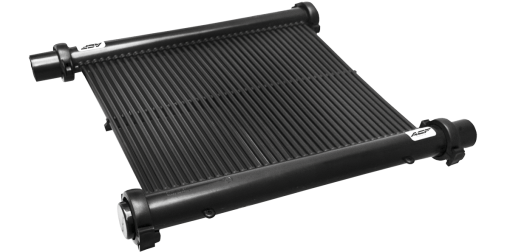

Colector Solar ACF Para Piscina

– Producido solamente con materia prima virgen, certificada por BRASKEM, con aditivos anti-UV y colorante en color negro.

– Material atoxico con tiempo de vida útil inestimable.

– Unión entre tubos y canal principal hecha por el proceso de termofusión a presión (canales inyectados directamente sobre los tubetes), esto hace del colector una sola peca sin soldaduras, encajes o enmiendas, eliminando cualquier posibilidad de fugas.

– Ligeros y flexibles.

– Extremadamente fácil instalación, dispensando el uso de herramientas en la conexión de los colectores.

– Mejor relación costo beneficio del mercado.

– Colectores robustos con alta resistencia mecánica.

– Rieles principales y conexiones con 50mm, obedeciendo la NBR 10339.

Ancho de los colectores con 50mm, disminuyendo el número de conexiones por metro de baterías montadas.

– Caudal de circulación de 250Lts / hora / metro cuadrado.

– Todos los colectores se prueban a 5 bar o 50 mca, según la determinación del INMETRO.

– Mayor área de absorción de calor por metro cuadrado con alto grado de eficiencia.

– Tuberías con 8mm de diámetro interno, que disminuyen o evitan la posibilidad de obstrucción.

– Resistente al congelamiento.

– Prácticamente sin costo de mantenimiento.

– Sin riesgo de corrosión, pudiendo ser utilizado en piscinas con tratamiento a través de la aplicación de sal, donde los colectores con piezas metálicas no pueden ser usados.

– Opera en varios ángulos de inclinación.

– Sin riesgo de calcificación.

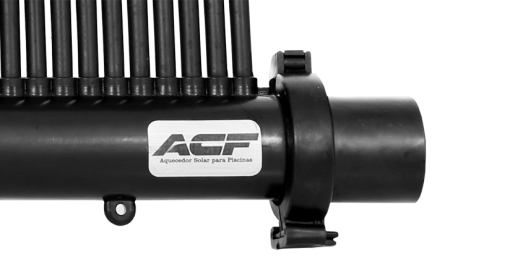

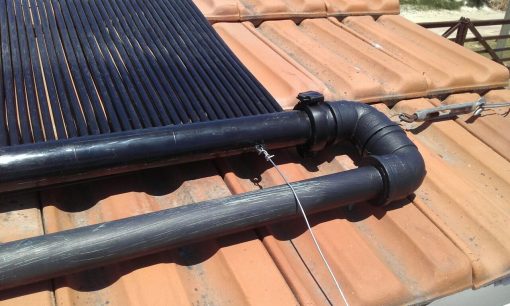

– Conexión entre los colectores con abrazaderas de fácil aplicación.

– Sellado con caucho ultra resistente con perfil proyectado para un sellado radial y axial entre los colectores.

– Garantía de 10 años de vida útil del material.

– Colectores con identificación de fecha de fabricación (rastreabilidad).

– Abrazaderas, vallas y trabas, acompañan a los colectores sin costo adicional.

– Kit de fachado con 4 conjuntos abrazaderas, 2 tapas y 2 conexiones de 50mm, acompañan cada 25 metros cuadrados de colector.

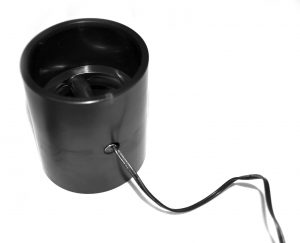

Puerta Sensor

Fabricado en ABS en color negro, funciona como un guante en tubería de 50mm, bastando sólo cortar la tubería y pegar el porta sensor instalando en su orificio el sensor del CDT. Sin componentes metálicos que sufren la acción de productos químicos usados ​​en el tratamiento del agua de la piscina, tiene una vida útil larga sin presentar fugas.

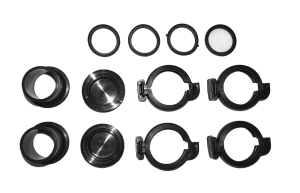

Kit de Cierre

Compuesto por accesorios necesarios para el montaje de una batería de colectores, se suministra con los mismos sin costo adicional en la compra de 25 metros cuadrados de colectores. Recordamos que los colectores ACF pueden montarse en baterías de hasta 60 metros cuadrados sin comprometer su eficiencia. Cada Kit y compuesto por:

– 4 Abrazaderas.

– 4 Cierres de abrazaderas.

– 4 Gomas de sellado.

– 2 Tableros.

– 2 Adaptadores para tuberías de 50mm.

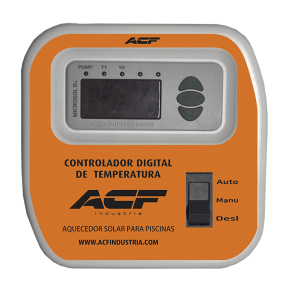

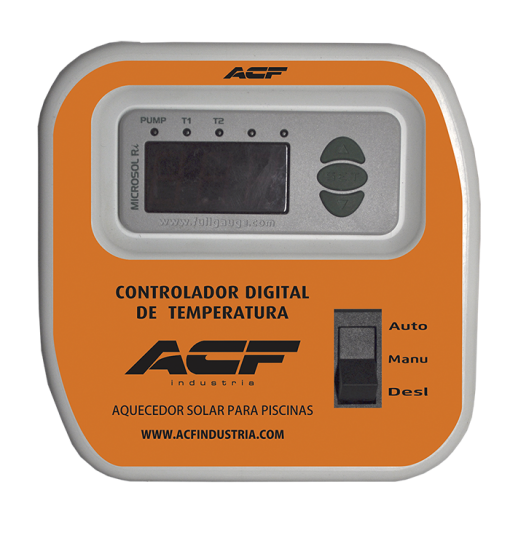

CDT – Controlador Digital de Temperatura



Características:

El MMZ y un controlador digital microcontrolado preparado para aplicaciones de calefacción solar, actuando en el control de la circulación del agua a través del diferencial de temperatura entre los colectores solares y la piscina. Permite automatizar el calentamiento con dos sensores y disponiendo de funciones para protección anticongelamiento y sobrecalentamiento.La temperatura y visualizada en el display de cuatro dígitos y el estado de la salida y indicado por el LED (BOMBA). El instrumento tiene dos entradas para el sensor de temperatura del tipo NTC, y una salida de control para el accionamiento de la bomba. El controlador restringe el acceso a los parámetros de configuración a través de un código de protección, impidiendo que las personas no autorizadas cambien la programación.

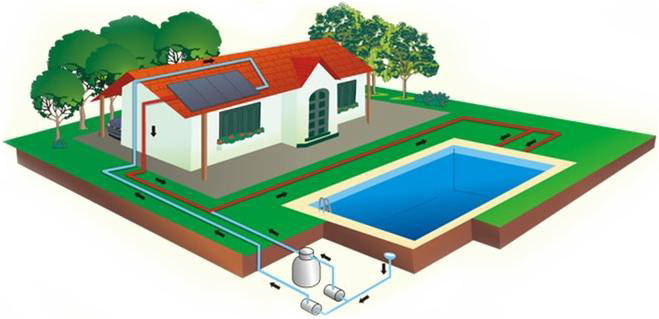

Cómo Funciona la Calefacción para Piscinas:



Los sistemas de calefacción para piscinas se desarrollan con diferenciales de otros sistemas convencionales, pues existen características muy específicas en su uso en relación a otros sistemas de calefacción. Las piscinas alemanas generalmente contienen varios tipos de productos químicos para el mantenimiento del agua, también tienen grandes volúmenes de agua que deben tener temperaturas adecuadas para su uso.

– Piscinas privadas (residenciales) y publicas (clubes y academias), se utilizan temperaturas entre 28 y 30ºC

– Piscinas para práctica de actividades físicas y deportivas (competiciones), se utilizan temperaturas de 26,5ºC

– Piscinas para tratamientos medicinales (fisioterapia), se utiliza la temperatura del agua entre 33 y 35ºC

Ante las características de cada piscina, hay la necesidad de controlar las variaciones de temperatura, entonces la manera más eficaz y económica y aplicar un controlador electrónico para gestionar el sistema para promover la comodidad y el uso racional del calentamiento. La gestión electrónica y hecha a través del controlador digital donde además de accionar el sistema siempre que sea necesario para mantener la temperatura programada, también ejerce funciones de seguridad del sistema, como la función anti-congelación y sobrecalentamiento.

In English

Solar Collector ACF For Swimming Pool

– Produced only with virgin raw material, certified by BRASKEM, with anti-UV additives and coloring in black.

– Atoxic material with invaluable shelf life.

– Union between tubes and main channel made by the process of hot melt pressure (channels injected directly on the tubes), this makes the collector a single freckle without welds, laces or amendments, eliminating any possibility of leakage.

– Light and flexible.

– Extremely easy installation, dispensing the use of tools in the connection of the collectors.

– Better cost-benefit ratio of the market.

– Robust collectors with high mechanical resistance.

– Main rails and connections with 50mm, obeying the NBR 10339.

Width of the collectors with 50mm, decreasing the number of connections per meter of mounted batteries.

– Flow rate of 250Lts / hour / square meter.

– All collectors are tested at 5 bar or 50 mca, according to INMETRO’s determination.

– Greater area of ​​heat absorption per square meter with high efficiency.

– Pipes with 8mm internal diameter, which reduce or avoid the possibility of obstruction.

– Resistant to freezing.

– Virtually no maintenance cost.

– No risk of corrosion, it can be used in pools with treatment through the application of salt, where collectors with metal parts can not be used.

– Operates at various inclination angles.

– No risk of calcification.

– Connection between the manifolds with clamps of easy application.

– Sealing with ultra resistant rubber with projected profile for a radial and axial sealing between the collectors.

– Guarantee of 10 years of useful life of the material.

– Collectors with identification of manufacturing date (traceability).

– Clamps, fences and locks, accompany the collectors at no additional cost.

– Façade kit with 4 clamp assemblies, 2 covers and 2 50mm connections, accompany every 25 square meters of collector.



Sensor Door

Manufactured in ABS in black, it works like a glove in 50mm pipe, it is enough to cut the pipe and paste the sensor holder by installing the CDT sensor in its hole. Without metallic components that suffer the action of chemicals used in the treatment of pool water, it has a long life without leaking.



Closing Kit

Composed of necessary accessories for the assembly of a battery of collectors, it is supplied with them without additional cost in the purchase of 25 square meters of collectors. We remind you that the ACF collectors can be mounted in batteries of up to 60 square meters without compromising their efficiency. Each Kit and composed by:

– 4 Clamps.

– 4 Clamp closures.

– 4 sealing rubber.

– 2 Boards.

– 2 Adapters for 50mm pipes.



CDT – Digital Temperature Controller

Features:

The MMZ and a microcontrolled digital controller prepared for solar heating applications, acting in the control of water circulation through the temperature differential between the solar collectors and the pool. It allows to automate the heating with two sensors and having functions for antifreeze protection and overheating. The temperature and displayed on the four-digit display and the status of the output and indicated by the LED (PUMP). The instrument has two inputs for the NTC type temperature sensor, and a control output for the pump drive. The controller restricts access to the configuration parameters through a protection code, preventing unauthorized persons from changing the programming.

How Heating Works for Swimming Pools:

The heating systems for swimming pools are developed with differentials of other conventional systems, since there are very specific characteristics in their use in relation to other heating systems. German pools generally contain various types of chemicals for water maintenance, they also have large volumes of water that must have adequate temperatures for their use.

– Private (residential) and public pools (clubs and academies), temperatures between 28 and 30ºC are used

– Pools for practicing physical and sports activities (competitions), temperatures of 26.5ºC are used

– Pools for medicinal treatments (physiotherapy), the water temperature is used between 33 and 35ºC

Given the characteristics of each pool, there is a need to control temperature variations, then the most efficient and economical way and to apply an electronic controller to manage the system to promote comfort and rational use of heating. The electronic management and made through the digital controller where in addition to operating the system whenever necessary to maintain the programmed temperature, also exerts system security functions, such as the anti-freeze and overheat function.
